鋼襯PO管道使用優勢
瀏覽： 發布日期：2021-03-19
鋼襯聚烯烴PO復合管道是一種鋼襯一聚烯烴PO復合管道，外殼采用的是由鋼襯材質構成，內襯聚烯烴PO彈性體熱滾塑在外殼內壁上，內襯是熱滾塑一次成型，沒有任何塑料焊縫。 以承受管道壓力，內襯采用的是聚烯烴P0彈性體具有防滲漏和抗氣蝕性。因內壁光滑抗結垢性能好，復合的管道工程造價低，安裝維護低，適用于堿、鹽、日常用水、天然氣輸送使用的水力容器和管道。聚烯烴復合材料(Polyolefine,簡稱PO)是一種以乙烯、丙烯、丁烯等均聚物為主的改性復合材料,耐腐蝕、防靜電、無毒、強度高、剛性好,是目前最理想的防腐材料之一。由于聚烯烴是乙烯、丙烯和丁烯共聚而成的一種烯烴共聚物,因此它不但保持了乙烯、丙烯的耐腐蝕性,又具良好的耐熱性、耐沖擊和電絕緣性能。其克服了單一組分的缺點,具有聚乙烯良好的韌性及耐低溫性、聚丙烯較高的軟化溫度、聚丁烯優良的熱和光的穩定性。它克服了聚四氯乙烯襯里管法蘭翻邊不平服,聚丙烯襯里管法蘭口翻邊易彎折受損或焊口不牢靠等缺陷,克服了聚乙烯和聚丙烯與金屬結合力差的缺點,具有很強粘結力,能與金屬牢牢的結合在一起。因此,用其作襯里的設備、管道及管件可以耐真空,真空度可達-0.098MPa。同時,由于極強的結合力,極大地限制了其因冷熱變化而引起的收縮和伸長,從而滾涂PO的設備、管道和管件不會因收縮和膨脹而產生破壞,確保了設備的長期穩定使用。PO材料性能指標:密度0.91~0.96g/cm3,拉伸強度10~18MPa,斷裂伸長率300%~500%,熔融溫度180~220,剝離強度60N/cm-50mm/min,使用溫度范圍-20~100,使用壓力范圍-0.098~1.6MPa。PO材料對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐腐蝕性,在防腐蝕方面僅次于聚四氟乙烯,不耐濃硝酸、濃度為70%的硫酸、50%的硝酸、85%的磷酸,對一般酸、堿、鹽及有機溶劑的耐腐蝕性能均良好,適用于腐蝕性氣體、液體及固液、漿液介質。其耐蝕性能參照HG/T4304-2012附錄A。PO材料內襯層施工工藝聚烯烴PO內襯施工采用熱融旋轉成型工藝,即滾塑方法。先將材料一般粉碎成粉末,容器內壁經過噴砂除銹等處理,達到規定的除銹等級。通過加溫和容器N向、S向旋轉,使PO材料在熱循環中熔融、流動,均勻地滾涂在工件或設備的內壁上,交織熱融為一體,冷卻后牢固地聚結在設備內表面上,整體強度好,不會脫層,在較小的負壓條件下可長期使用。可取代不銹鋼、玻璃鋼、襯鉛、鈦、搪瓷、橡膠等同類產品,并可加工各類非標件的內襯,包括各類規格的管道和各類化工設備。其價格比較低廉,易于成型,廣泛應用于大型容器設備及復雜異型制件上。如有特殊工藝要求或耐較大的負壓工況,可以在設備內壁點焊上鋼絲網作為骨架,鋼絲網也需要經過噴砂除銹處理,按上述施工工藝經PO熱滾塑加工成型,鋼絲網和PO材料熔為一整體結構,不易剝離,結構整體性好，內襯塑光滑不易滲漏。

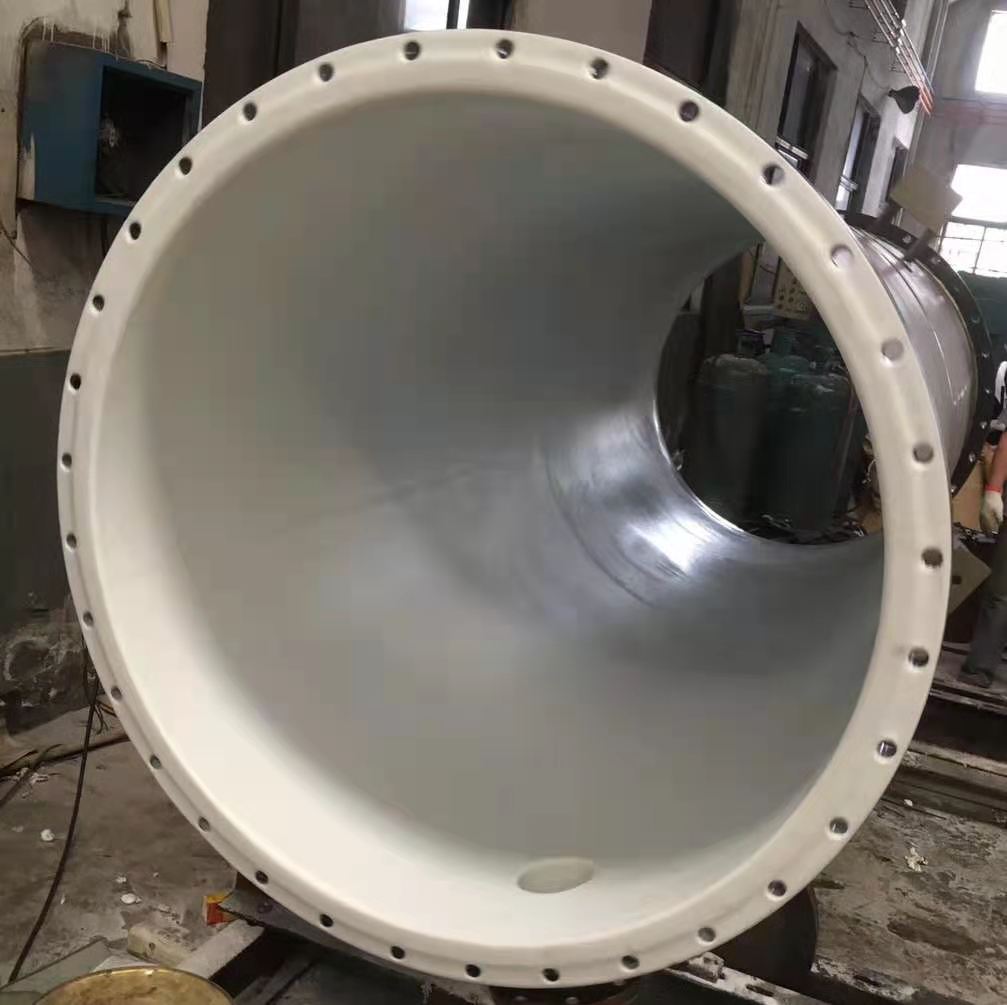

以下為客戶定制的鋼襯PO管道：
